Бетоноводы: конструкция, назначение, монтаж и сервисное обслуживание
Распределение бетонного раствора на разные участки масштабного строительства подъёмно-крановым оборудованием – процесс материально затратный и малопроизводительный. Оптимальный вариант – прокладка труб бетоновода, которые входят в комплектацию кривошипных, плунжерных или пневматических бетонно-растворных насосов.
Затраченное на монтаж труб время, компенсируется более высокой производительностью строительных работ, устранению не регламентируемых простоев, стабильным качеством монолитных, опалубочно-растворных технологий.
Основные и второстепенные преимущества бетоноводов
Экономичность применения бетонно-растворных трубопроводов подтверждается мало затратным по времени сервисным обслуживанием, высокими показателями эксплуатационной надёжности, продолжительностью эксплуатационного ресурса до 70 тысяч кубометров.
Трубы бетоновода: хиты продаж
Особенности конструкции типового бетоновода

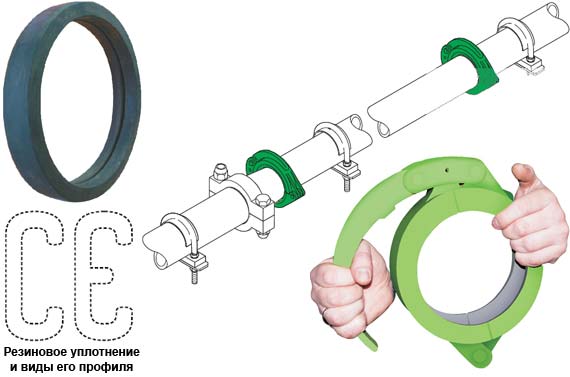

В самом простом решении, это стальная труба определённого диаметра с коррозиезащитным внутренним покрытием, дополненная соединительными рычажными замками, поворотными вставками, игольчатого типа клапаном, раздаточным поворотным желобом и другими комплектующими и монтажными деталями.
В комплектацию системы входит:
-
обратный клапан для блокировки подачи раствора при возникновении нештатной ситуации;
-
быстроразъёмное соединение для профилактической чистки внутреннего трубного диаметра.

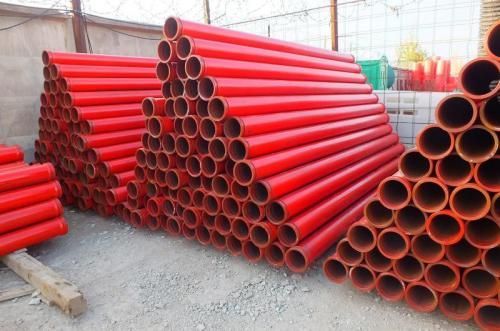

Подключенный к выходному нагнетающему патрубку мобильного или стационарного бетононасоса, трубопровод реализует доставку и дозировку подачи раствора на все, в том числе и высотные участки возводимого объекта. Магистраль монтируется из трубных секций толщиной стенок 4-6 мм и длиной от 2 до 4-х метров.
Длина бетоновода определяется паспортной производительностью насоса и высотой подъёма. Технология допускает существенное увеличение расстояния подачи раствора за счёт удлинительных секций. Специалисты рекомендуют применение идентичных по диаметру, усиленных армированием гибких шлангов, длиной от одного до семи метров.
Критерии прокладки бетоновода в зависимости от формата и конфигурации строительного участка
Бетоновод мобильного типа с помощью тросовой обвязки подвешивается на крюке крана или другого подъёмного устройства. Стационарные - прокладываются на наиболее удобных и безопасных участках рабочей территории.
Специалисты рекомендуют: колена бетоноводов
Рекомендации по монтажу бетонопроводных систем
Для прокладки стационарной трубы используются участки с ровным рельефом. По возможности необходимо минимизировать количество колен и изгибов, затрудняющих очистку внутреннего диаметра от остатков раствора и его заключительную промывку.
На территории со сложным рельефом труба укладывается на установленные с 3-х метровым расстоянием прочные опоры. При размещении на ровной поверхности грунта можно ограничиться изготовленными из древесины выравнивающими подложками. Перед началом эксплуатации обязательна проверка герметичности всех стыков и сопряжений, надёжность и запас прочности опор.
Также вам понадобится
Чистка системы
Затвердевшие в трубе фрагменты раствора снижают производительность прокачки, а в конечном счёте, могут вывести из строя всё комплектующее оборудование. Технология сервисного обслуживания предусматривает периодическую промывку внутреннего сечения трубопровода подаваемой под давлением проточной водой.
-
Первый промывочный комплект состоит из водяного нагнетательного и переходного клапана, а также шланга. Данное оборудование в полном составе следует содержать в исправном состоянии и хранить в специально отведённом месте рядом с бетононасосом.
-
Второй набор - включает в себя несколько идентичных внутреннему сечению бетонопровода губчато-полимерных пыжей. Предварительно увлажнённые шары закладываются в начало трубопровода через быстроразъёмное соединение. Под избыточным давлением воды пыж перемещается по трубе, снимая с внутренних стенок следы бетонного раствора.
Своевременная промывка бетоноводных труб обеспечивает системе бесперебойную работу и полную выработку назначенного эксплуатационного ресурса.
Особо важно знать, что двух- или трёх часовая задержка финишной очистки системы, может обернуться вынужденным простоем. Не исключаются существенные, дополнительные затраты рабочего времени для частичного демонтажа аварийного фрагмента трубопровода и удаления затвердевших фрагментов раствора другими, малопроизводительными способами.
В итоге - качественный набор труб бетоновода при грамотной эксплуатации и полноценном сервисном обслуживании полностью окупает собственную стоимость в среднем через два года. Более того, система может безаварийно эксплуатироваться на протяжении ещё нескольких интенсивных и производительных строительных сезонов.
