Фиксаторы арматуры для опалубки - что это такое?
В монолитном строительстве тандем бетонного раствора и каркасного армирования позволяет создать конструкции устойчивые к механическим нагрузкам, температурным перепадам и другим неблагоприятным факторам. Не менее важный компонент бетонно-растворных работ, это закладные детали для опалубки, в том числе арматурные фиксаторы.
Для чего используются арматурные фиксаторы? Применение данных монтажных элементов в качестве держателей и связующих деталей положительно сказывается на надёжности соединения арматурных прутов и жесткости несущего каркаса. Одновременно обеспечивается проектный показатель толщины защитного слоя между плоскостями бетонной отливки и арматурной решеткой.
Фиксаторы для арматуры: что это такое и для чего нужны?
-

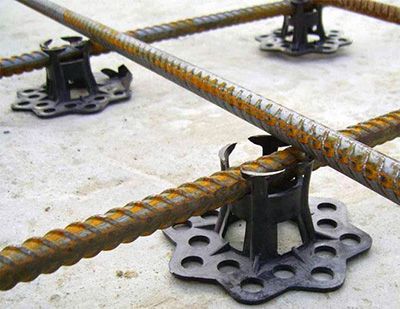

Арматурные фиксаторы для защитного слоя, также известные под названием дистанцеров, конструкционно представляют собой держатели или подставки для несущих каркасов, оснащённые посадочными углублениями для арматурных прутков разных сечений.
-
Весь ассортимент условно можно разделить на горизонтальные и вертикальные опорные. В первом решении присутствует конфигурация кольца с центральным фиксатором.
-
Главная задача таких изделий, это формирование толщины защитного слоя, соответственно исключить контакт металлической арматуры со стенкой опалубки. Опорные фиксаторы чаще всего применяются в строительстве вертикальных несущих конструкций и колонн.
-
Опорные фиксаторы вертикальные - оформлены в виде прямоугольных или круглых стоек. Конструкция оборудована ограничителями, исключающими боковое перемещение и соскальзывание арматурных деталей.
-
При строительстве перекрытий и фундаментных оснований вертикальные стойки монтируются с интервалом в один метр.
Помимо основных видов, в ассортименте имеются арматурные фиксаторы более 10 полутора десятков модификаций и наименований.
Хиты продаж: фиксаторы "звездочка"
Необходимость применения фиксаторов в опалубочных технологиях
-
Фиксаторы разных размерных категорий реализуют прочные связи между силовыми стержнями несущих каркасов.
-
Формируют заданные проектом параметры защитного слоя расположенного между плоскостью бетонной отливки и металлической сеткой.
-
Фиксаторы используются в качестве опор под заборную арматуру, под арматурную опалубку, а также образуют несущий контур на песчаных грунтовых основаниях. Каждый пункт приведенного перечня заслуживает более подробного обзора.
Прежде всего, дистанцеры прочно соединяют между собой вертикальные, а также и горизонтальные детали арматурного каркаса, чем обеспечивают устойчивость конструкции в процессе заливки бетонного раствора в рабочий объём опалубки.
Поскольку арматурные прутья работают на растяжение, а бетонный раствор на сжатие, роль фиксаторов заключается в стабилизации каркаса в заданном положении. По технологии, расстояние между бетонной плоскостью и арматурой составляет не менее 20 мм.
Такой защитный слой гарантирует блокировку доступа воды к каркасу, которая инициирует образование коррозии и напрямую связана с ухудшением его эксплуатационных параметров.
Дистанцерные подставки одновременно используются в качестве стоек на сыпучих песчаных грунтах и под несущий каркас опалубки. Фиксаторы, которые устанавливаются для крепления запорных устройств в водопроводных, канализационных и отопительных магистралях, применяются значительно реже.
Специалисты рекомендуют: закладные стульчик потолочная опора
Какой фиксатор арматуры выбрать?
При выборе фиксатора всегда стоит обращать внимание на условия монтажа и диаметр используемой арматуры, а наша таблица, представленная ниже, поможет вам выбрать фиксатор, исходя из типа бетонной конструкции и поставленной задачи.
Конструкция |
Подходящие фиксаторы арматуры |
---|---|
Фундамент, стяжки и перекрытия |
«Кубик», «Стульчик», «Елочка», «Табурет», фиксатор ФС |
Стены, колонны и другие вертикальные конструкции |
«Звездочка», «Табурет» |
Защита стяжных винтов при строительстве вертикальных конструкций |
Фиксатор арматуры для опалубки «Конус» |
Фундамент, стяжки и перекрытия (при строительстве на мягкой или сыпучей поверхности) |
«Кубик», «Стульчик», «Ёлка», «Табурет» — с использованием специальной подставки-опоры |
Особенности применения
Арматурные фиксаторы в разных модификациях пользуются стабильным спросом во многих бетонно-растворных технологиях. Предлагаемый ассортимент служит для прочного соединения элементов арматурного каркаса в бетонно-монолитных конструкциях, стабилизации каркаса в нужном положении, а также формирования заданной толщины защитного слоя.
В обиходе подставки для арматурных конструкций также называются - держателями, проставками, ограничителями, стойками, хомутами и закладными элементами.
Как правильно использовать конструкционные особенности дистанцеров?
В классическом варианте изделия служат соединительными деталями вертикальных и горизонтальных элементов несущего арматурного каркаса, а также используются в виде подставок для армирующей сетки на слабых песчаных грунтах.
Специальные цены: потолочная опора "кубик"
Модификации фиксаторов для сыпучих грунтовых оснований
Для работ данного типа разработаны усиленные фиксаторы для арматурного горизонтального каркаса типа Кубик или Стульчик. Для того чтобы ножки под нагрузкой не уходили в грунт, их дополняют плоскими элементами, изготовленными, в соответствии с материалом фиксатора, из коррозиестойкого металла, бетона или прочного пластика.
Дистанцеры для монолитной плиты или фундаментного основания
Для надёжного соединения верхнего и нижнего яруса арматурного каркаса специалисты советуют использовать фиксаторы арматуры типа Звёздочка, Стульчик или Треугольник, которые так же пользуются спросом в закладке столбчатых и свайных фундаментных конструкций.
Круг применения горизонтальных дистанцеров серии Кости, кубик и Стульчик распространяется на обустройство монолитных фундаментов ленточного типа. В виде исключения допускается соединение горизонтальных и вертикальных элементов каркасных конструкций хомутами из вязальной проволоки.
В арматурном ассортименте также присутствует небольшой выбор дистанционных фиксаторов, которые служат для анкерно-винтового крепления на стенах проводных и кабельных коммуникаций. Такие изделия в опалубочных технологиях не востребованы изначально.
Пластиковые фиксаторы для арматуры "звездочка" и "стульчик". Видеобзор
Обратите внимание! Для соединения двух стержней с диаметром сечения 10 мм требуется отрезок проволоки примерно 25 см, трех – 50 см.
После определения расхода проволоки на один узел результат умножают на количество узлов. Для покупки требуемого количества проволоки желательно знать массу одного метра и метраж в 1 кг.
Таблица расчета проволоки на армирование
Диаметр проволоки, мм | Масса 1 м проволоки, кг | Длина проволоки в 1 кг, м |
---|---|---|
0,6 | 0,002 | 450,45 |
0,8 | 0,004 | 253,17 |
1,0 | 0,006 | 162,0 |
1,2 | 0,009 | 112,6 |
1,4 | 0,012 | 82,6 |
1,6 | 0,015 | 65,4 |
1,8 | 0,022 | 50,0 |
2,0 | 0,028 | 40,5 |
Из каких материалов изготавливаются арматурные дистанцеры?
Фиксаторы металлические, бетонные и пластиковые характеризуются определёнными достоинствами и недостатками.
-
Недорогие, лёгкие, коррозиестойкие и простые в монтаже пластиковые фиксаторы демонстрируют стойкость к температурным перепадам и стабильность геометрических форм на протяжении всего назначенного ресурса.
-
Основные недостатки - это умеренная прочность, хрупкость и большое количество производственного брака из-за низкого качества сырья.
-
Металлические аналоги - отлично показали себя в бетонно-опалубочных технологиях нового поколения. Стальные держатели обладают высокой стойкостью к деформационным механическим нагрузкам.
-
В минусе – затратный по времени расчёт рабочих параметров и интервалов установки ограничителей, а также, затраты времени и средств на доставку крупногабаритных дистанцеров на строительную площадку.
Бетонные фиксаторы типа Конус, Косточка и Табуретка способны надёжно зафиксировать металлический, композитный или стеклопластиковый арматурный каркас на высоте от 20 до 70-ти мм. Перечень преимуществ включает в себя стойкость к широкому диапазону деформационных нагрузок, коррозиестойкость и продолжительный эксплуатационный ресурс.
Зачем нужна сопроводительная документация, в виде паспорта или сертификата качества?
Каркасные фиксаторы заводского производства вошли в строительный обиход относительно недавно. В опалубочных работах повсеместно применялись самодельные, простые и не всегда удачные по конструкции подставки из подручных материалов.
Низкое качество таких дистанцеров отрицательно сказывалось на прочности и водопроницаемости монолитных бетонных конструкций, жесткости несущих арматурных каркасов, образовании осадочных трещин и привлечении дополнительных средств на устранение отмеченных недостатков.
-
Наличие сопутствующей паспортной или сертификатной документации подтверждает соответствие материала нормативам государственных стандартов и строительным СНиПам, также служит гарантией прочного соединения каркасных элементов и заданной толщины защитного слоя.
-
В отношении сертификации - бетонные фиксаторы наиболее предпочтительны, поскольку проверка качественных, монтажных и эксплуатационных параметров наименее затратная и трудоёмкая.
Из-за неблагоприятных последствий, ничем не оправдана экономия средств на качестве закладных элементов. При оптовой закупке металлических дистанцеров необходимо проверить каждую партию на наличие коррозиестойкого покрытия, а пластиковые аналоги тестировать на прочность любым удобным способом.
Размерные критерии самостоятельного выбора
Какой фиксатор для арматуры выбрать? Пригодность изделий для определённых опалубочных работ определяется в зависимости:
-
от сечения металлической арматуры;
-
типа монолитных элементов, в том числе перекрытий, фундаментных оснований, колонн или несущих стен;
-
конфигурации самих фиксаторов, соответственно для горизонтальной арматуры на сыпучий грунт или в опалубку;
-
величины предполагаемых нагрузок;
-
толщины защитного слоя;
-
температурно-климатических условий региона.
Норма расхода фиксаторов на обустройство каркаса сечением м2
Нужное количество дистанцеров легко определяется посредством строительного калькулятора. В среднем, количество соединительных деталей варьируется от 4 до 10 шт. на м2. Имеются ввиду одиночные крепления или многоуровневые проставки с учётом интервала.
Для того чтобы правильно рассчитать количество фиксаторов для каркаса из металлических стержней, необходимо определить их геометрические характеристики. Практика показывает, что для изготовления плиты площадью м2 потребуется до полутора метров «змейки» или 2-2,25 арматурных «лягушек».
В начале монтажа каркаса необходимо разметить места установки фиксаторов и определить дистанцию установки в диапазоне 60-100 мм. Данная величина определяется конфигурацией дистанцеров и конструкционными расчётами.
