Короткий ответ: грузоподъёмность канатного стропа нельзя выбирать по принципу «груз весит 2 тонны — беру строп на 2 тонны». На реальную нагрузку влияют количество ветвей, угол между ними, способ обвязки, длина стропа, положение центра тяжести и геометрия самого груза. Иногда изменение только одного угла увеличивает усилие в ветви почти вдвое.
На стройке эта ошибка выглядит вполне безобидно. Есть металлическая конструкция массой 2 тонны, есть канатный строп с такой же цифрой на бирке. Кажется, всё совпало.
Но потом груз цепляют не за одну точку строго над центром тяжести, а за две разнесённые проушины. Ветви расходятся в стороны, крюк оказывается ниже, чем хотелось бы, и каждая ветвь работает уже совсем не так, как при вертикальном подъёме. Вот здесь и начинается настоящий подбор стропа.
Хиты продаж
Почему номинальная грузоподъёмность — ещё не ответ
Цифра на бирке показывает допустимую рабочую нагрузку изделия при предусмотренных для него условиях эксплуатации. Она не означает, что любой груз такой массы можно поднимать этим стропом при любой схеме.
Самый простой случай — одна вертикальная ветвь. Если точка подъёма находится над центром тяжести и груз висит устойчиво, усилие направлено практически вдоль каната.

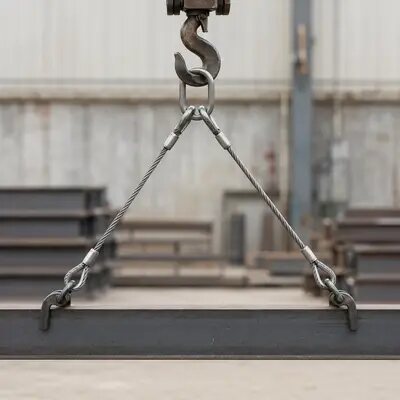

С двумя ветвями ситуация меняется. Они должны не только удерживать груз по вертикали, но и воспринимать усилие, возникающее из-за их наклона. Чем шире раскрывается строп, тем сильнее натягивается каждая его сторона.
Именно поэтому фраза «груз весит две тонны, значит на двух ветвях будет по одной тонне» верна только для почти вертикального расположения ветвей. При большом угле расчёт будет совершенно другим.
Что происходит с нагрузкой при увеличении угла
Чем сильнее ветви стропа отклоняются от вертикали, тем выше усилие в каждой из них. При этом масса самого груза не меняется — меняется только геометрия подъёма.
Если две ветви расположены почти вертикально, каждая воспринимает примерно половину массы груза. Но по мере того как точки захвата расходятся в стороны, угол между ветвями увеличивается, а вместе с ним растёт и натяжение каната.
Например, при подъёме груза массой 2 тонны двумя почти вертикальными ветвями на каждую приходится около 1 тонны. При угле 90° между ветвями нагрузка возрастает примерно до 1,41 тонны на каждую, а при 120° — уже примерно до 2 тонн.
Поэтому при подборе канатного стропа важно учитывать не только массу груза, но и расстояние между точками крепления и длину ветвей. Чем сильнее раскрывается строп, тем больший запас по грузоподъёмности потребуется.
| Угол между ветвями | Отклонение одной ветви от вертикали | Ориентировочная нагрузка на каждую ветвь |
|---|---|---|
| 0° | 0° | 50% массы груза |
| 30° | 15° | около 52% |
| 60° | 30° | около 58% |
| 90° | 45° | около 71% |
| 120° | 60° | около 100% |
Получается любопытная вещь: при угле между ветвями 120° каждая сторона двухветвевого стропа фактически воспринимает усилие, сопоставимое с полной массой груза.
Сам груз при этом не стал тяжелее ни на килограмм. Изменилась только геометрия строповки.
Поэтому при выборе канатного стропа нужно смотреть не только на массу, но и на расстояние между точками захвата и длину ветвей.
Как примерно рассчитать нагрузку на одну ветвь
Для понимания механики подъёма можно использовать расчёт:
где:
- T — нагрузка на одну ветвь;
- Q — масса поднимаемого груза;
- n — количество учитываемых ветвей;
- k — коэффициент распределения нагрузки;
- β — угол между отдельной ветвью и вертикалью.
Важно не перепутать углы. Если между двумя ветвями 60°, то каждая из них отклонена от вертикали на 30°. Именно эти 30° и используются в формуле.
Расчёт нужен прежде всего для понимания того, что происходит с системой. Окончательно допустимую рабочую нагрузку определяют по паспорту конкретного стропа, его маркировке и принятой схеме производства работ.
Пример: груз 2,4 тонны и две точки крепления
Допустим, нужно поднять оборудование массой 2,4 тонны. Оно закрепляется симметрично за две точки, а угол между ветвями составляет 60°.
Каждая ветвь отклонена от вертикали на 30°.
Косинус 30° — примерно 0,866.
Получаем:
То есть на каждую сторону действует нагрузка примерно 1,39 тонны.
Если бы мы просто поделили массу пополам, получили бы 1,2 тонны. Разница вроде бы небольшая — около 190 кг на ветвь. Но чем шире раскрывается система, тем быстрее увеличивается эта разница.
При угле 90° нагрузка составила бы уже около 1,7 тонны на каждую ветвь.
Поэтому фраза «мы всегда так делили вес пополам» для подбора грузоподъёмности работает плохо.
А если ветвей четыре — можно просто разделить вес на четыре?
Это ещё одна очень распространённая ошибка. На чертеже четырёхветвевой строп выглядит идеально симметричным. Кажется логичным, что груз массой 4 тонны даст по одной тонне на каждую ветвь. На реальном объекте такое равномерное распределение добиться намного сложнее.
Одна монтажная петля может находиться немного выше другой. У груза может быть смещён центр тяжести. Сами точки захвата могут располагаться на разных расстояниях от центра. Даже небольшого отклонения бывает достаточно, чтобы три ветви натянулись раньше, а четвёртая оказалась заметно разгруженной.
Поэтому в ориентировочных расчётах четырёхветвевых схем учитывают неравномерность. Один из подходов — использовать коэффициент 0,75, фактически предполагая, что основную нагрузку принимают три ветви.
Например, требуется поднять конструкцию массой 4,5 тонны четырёхветвевым стропом при угле около 90° между противоположными ветвями.
Отклонение каждой ветви от вертикали — примерно 45°.
Получаем:
А простое деление 4,5 на четыре дало бы всего 1,125 тонны.
Разница почти двукратная.
Именно поэтому количество крюков или ветвей само по себе ещё ничего не говорит о реальной нагрузке на каждый элемент системы.

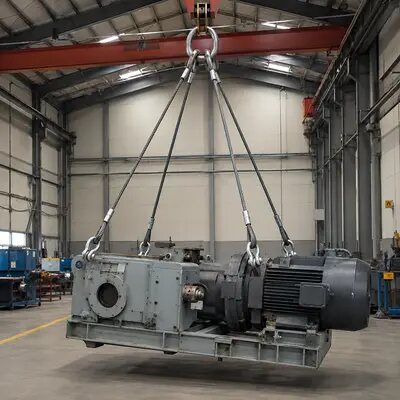

Центр тяжести иногда важнее самой массы
С железобетонной плитой правильной формы всё относительно понятно. У станка, сварной металлоконструкции, вентиляционной установки или собранного оборудования ситуация может быть совсем другой.
Тяжёлый двигатель расположен с одной стороны, а корпус занимает большую часть габарита с другой. Внешне изделие выглядит симметричным, но центр тяжести смещён.
Если закрепить четыре одинаковые по длине ветви, это вовсе не гарантирует одинакового натяжения.
Часть стропов может принять заметно большую нагрузку.
Поэтому до подбора стропа полезно знать не только массу и размеры груза, но и хотя бы ориентировочное положение его центра тяжести. Для сложных и нестандартных конструкций схему строповки разрабатывают отдельно.
Способ крепления тоже меняет картину
Один и тот же канатный строп может использоваться по-разному. При прямом вертикальном подвешивании канат работает наиболее понятно — усилие направлено вдоль его оси.
При строповке «на удавку» появляется затяжка и дополнительный изгиб каната. Допустимая рабочая нагрузка такой схемы обычно уменьшается.
При обхвате груза снизу несущих участков становится два. Если они расположены почти вертикально и нагрузка распределена равномерно, несущая способность схемы может быть выше, чем при одиночном вертикальном подвесе. Но по мере увеличения угла это преимущество постепенно исчезает.
Универсальное правило здесь одно: нельзя взять коэффициент из случайной таблицы в интернете и применить его к любому стропу. Конструкция петель, заделка каната, радиус изгиба, концевые элементы и условия работы могут отличаться. Ориентиром остаётся документация конкретного изделия.
Почему слишком короткий строп — не всегда лучший
При заказе стропов часто сначала выбирают грузоподъёмность, а длину считают второстепенной характеристикой. На практике эти параметры связаны. Представим балку шириной несколько метров. Чем короче ветви, тем сильнее им придётся разойтись от крюка к точкам крепления.
Угол увеличится — вместе с ним возрастёт и усилие. Иногда более длинный канатный строп той же грузоподъёмности работает в такой ситуации заметно выгоднее по геометрии.
Но и уходить в другую крайность не стоит. Чрезмерная длина съедает доступную высоту подъёма, усложняет работу в ограниченном пространстве и может сделать груз менее удобным в управлении.
Поэтому нормальная последовательность такая: сначала определяем размеры груза и расположение точек захвата, затем оцениваем необходимую геометрию подъёма и только после этого выбираем длину.
Что делать с острыми кромками
Можно правильно рассчитать грузоподъёмность и всё равно повредить строп в первом же подъёме. Типичный случай — металлическая балка с острым ребром.
Если стальной канат ложится непосредственно на такую кромку, нагрузка концентрируется на небольшой площади. Канат испытывает сильный местный изгиб и механическое воздействие.
Поэтому места контакта с опасными кромками защищают подходящими прокладками или другими предусмотренными средствами защиты. Причём защита должна оставаться на месте во время подъёма, а не смещаться сразу после натяжения.
Принцип «стальной канат крепкий, ему ничего не будет» здесь лучше вообще забыть.
Стоит ли покупать строп с большим запасом
Запас грузоподъёмности действительно бывает полезен, особенно если расчётная нагрузка подходит близко к предельной или условия работы могут меняться. Но важно не путать эксплуатационный запас при подборе со строительным запасом прочности самого изделия.
Если на бирке указана определённая рабочая грузоподъёмность, скрытый запас конструкции не разрешает её превышать.
Нельзя использовать его как аргумент:
- «груз немного тяжелее, но строп точно выдержит»;
- «угол большой, зато канат толстый»;
- «есть небольшой залом, но запас же предусмотрен».
Грузоподъёмность стропа выбирают для реальных условий работы, а не для идеальной ситуации на бумаге.
Как подобрать канатный строп на практике
Перед заказом полезно собрать пять исходных данных:
- точную массу груза вместе с поднимаемой оснасткой и закреплёнными элементами;
- габариты и расположение точек захвата;
- количество ветвей и предполагаемую схему строповки;
- максимальный угол, который может получиться между ветвями;
- необходимую длину стропа и тип крепления к грузу.
Если масса неизвестна, её сначала нужно определить по документации или другим достоверным данным. Подбирать строп под груз «примерно две-три тонны» нельзя.
И только после этого имеет смысл смотреть конкретную грузоподъёмность изделия.
Что проверить перед подъёмом
Расчёт ничего не стоит, если сам строп уже повреждён.

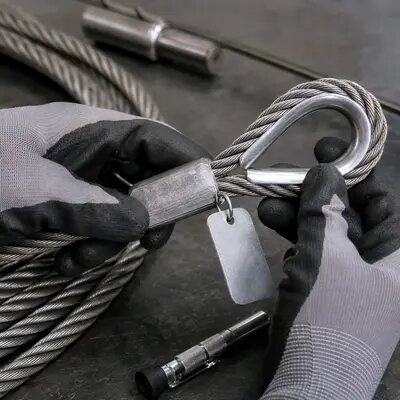

Перед использованием проверяют маркировку и состояние каната, петель, мест заделки и соединительных элементов. Не должно быть недопустимых заломов, сильного сплющивания, коррозионных повреждений и критических обрывов проволок.
Подробные признаки повреждений разобраны в статье «Какие стропы подлежат браковке?».
Первое натяжение тоже многое показывает. Груз не стоит сразу отправлять на несколько метров вверх. Сначала выбирают слабину и делают пробный подъём на небольшую высоту.
Если одна ветвь осталась провисшей, конструкция сильно накренилась, изменилась обвязка или начали смещаться защитные элементы, груз опускают и проверяют схему заново.
Текстильные стропы
Частые вопросы
Какой канатный строп нужен для груза 2 тонны?
По одной массе определить его нельзя. При прямом вертикальном подъёме может быть достаточно изделия соответствующей грузоподъёмности. При двух или четырёх ветвях необходимо учитывать их угол, распределение нагрузки и схему крепления.
Почему при увеличении угла между ветвями растёт нагрузка?
Потому что натяжение ветви начинает работать не только вверх, но и в сторону. Чтобы вертикальная составляющая по-прежнему удерживала тот же груз, полное усилие в канате увеличивается.
Можно ли определить грузоподъёмность стропа по диаметру каната?
Нет. Диаметр каната — только одна из характеристик. Значение имеют его конструкция, способ изготовления стропа, заделка концов, концевые элементы и предусмотренные условия эксплуатации. Ориентироваться необходимо на маркировку и документацию изделия.
Какой угол между ветвями считается нормальным?
Чем меньше угол, тем выгоднее распределяется нагрузка. На практике схему стараются строить без чрезмерного раскрытия ветвей; часто ориентируются на значения до 90°, если это соответствует документации стропа и принятой схеме работ.
Можно ли связать два коротких стропа, чтобы получить один длинный?
Связывать канатные стропы узлами или самостоятельно наращивать их нельзя. Используют строп требуемой длины либо предусмотренную для конкретной схемы систему соединительных элементов.
Вес груза — только первая цифра
При подборе канатного стропа начинать действительно нужно с массы. Но останавливаться на ней нельзя.
Груз весом 2 тонны может создавать совершенно разную нагрузку на строп в зависимости от того, висит ли он на одной вертикальной ветви, на двух широко разнесённых точках или на четырёх ветвях с неравномерным натяжением.
Поэтому правильнее спрашивать не «какой строп выдержит 2 тонны?», а «какой строп нужен для этого груза при такой схеме строповки?».
Если заранее известны масса, размеры груза, расстояние между точками захвата и предполагаемый способ подъёма, подобрать подходящую грузоподъёмность и длину канатного стропа гораздо проще — и главное, безопаснее.
