Крепления для теплоизоляции - как правильно выбрать?
9 августа 2024
Закрепить плиту из базальтовой ваты на бетонной или кирпичной стене — задача не из легких. Если пенополистирол можно приклеить или зафиксировать с помощью пены, то мягкие и рыхлые утеплители, которые плохо держат форму, требуют другого подхода. Даже жесткая теплоизоляция, приклеенная качественно, нуждается в дополнительной страховке. Лучший вариант в этом случае — тарельчатый дюбель.
Способы фиксации утеплителя
Существует три основных способа фиксации утеплителя: клеевой, механический и комбинированный. Последние два требуют использования крепежных элементов. При этом многие производители клеевых составов настоятельно рекомендуют использовать дюбель-гвозди в дополнение к клею, акцентируя внимание на том, что претензии по поводу оторвавшейся от стены минераловатной плиты не будут рассматриваться, если она не закреплена механически.

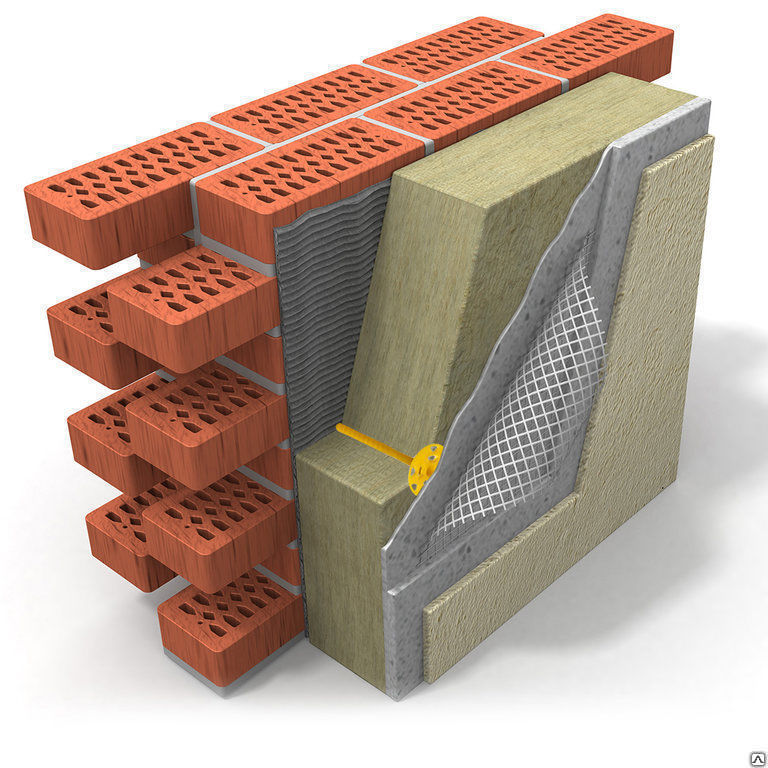

Фасадные системы с теплоизоляцией (СФТК) и навесные фасадные системы (НФС), в которых применяется послойная теплоизоляция, регламентируются положениями ГОСТ 33739-2016, ГОСТ Р 56707-2015, ГСНр 81-05-02-2001.
Хиты продаж крепежа для мокрого фасада
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Тарельчатый дюбель: Конструкция и преимущества

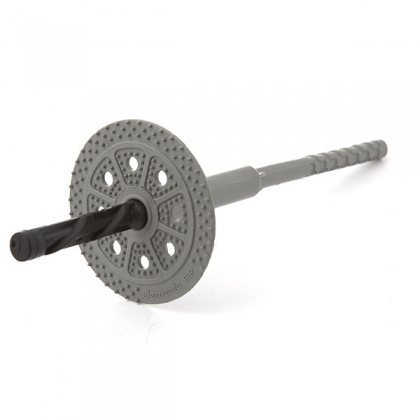

Тарельчатый дюбель представляет собой анкерный дюбель с полым цилиндрическим корпусом (гильзой), имеющим продольные разрезы в распорной зоне. Обычно они изготавливаются из сополимеров и пластиков, иногда из стали. Дюбели с нейлоновым или полипропиленовым корпусом имеют преимущество перед металлическими, так как они не реагируют на изменения влажности и обладают высокой силой трения относительно кирпичных и бетонных оснований, что позволяет надежно удерживать теплоизоляцию любой толщины и плотности.
Главное отличие тарельчатого дюбеля от обычного анкерного заключается в форме и ширине оголовка. В отличие от жесткого и узкого буртика анкерного дюбеля, тарельчатый дюбель оснащен прижимной шайбой (рандоль), диаметром 45-140 мм, с отверстиями по всей площади. Прижимная шайба может быть изготовлена из пластика или металла, иметь разный размер, уникальную перфорацию и рельеф для лучшего сцепления с утеплителем. В некоторых случаях прижимная шайба имеет независимую конструкцию, что позволяет подбирать её под конкретные задачи, используя в комплексе с анкером или саморезами.
Третья часть дюбеля — распорный элемент (гвоздь), который, погружаясь в гильзу, расширяет её, создавая необходимое сцепление между корпусом дюбеля и основанием. Обычно этот элемент изготавливается из углеродистой стали или армированного стекловолокном полиамида.
Виды тарельчатых дюбелей
Тарельчатые дюбели различаются по материалу, форме гильзы и стержня, области применения и размеру. При выборе крепежа учитываются характеристики основания (плотность, пористость), параметры утеплителя (вес, толщина) и условия эксплуатации (высотность, ветровая нагрузка, гидротермические условия). Качественный крепеж для утеплителя должен иметь Техническое Свидетельство, подтверждающее его соответствие нормам и требованиям, включая испытания на разрыв.
Типы тарельчатых дюбелей:
- Тарельчатые дюбели с металлическим гвоздем: Состоит из полимерной гильзы и стального гвоздя. Они обладают отличными несущими характеристиками и подходят для теплоизоляционных систем любой толщины и веса. Однако, без термозащиты, такие дюбели способствуют теплообмену и подвержены коррозии. Например, в системах типа «мокрая штукатурка» без достаточной вентиляции, незащищенные металлические части подвергаются систематическому воздействию влаги и ржавеют.
- Тарельчатые дюбели с металлическим гвоздем и заглушкой: Имеют пластиковый корпус с прижимной шайбой и металлический гвоздь с оцинкованным покрытием, закрытый заглушкой. Заглушка препятствует коррозии и сокращает теплопотери.
- Тарельчатые дюбели с металлическим гвоздем и термоголовкой: Содержат пластиковую гильзу с прижимной шайбой и гвоздь с объемной термоголовкой, защищающей от коррозии и промерзания.

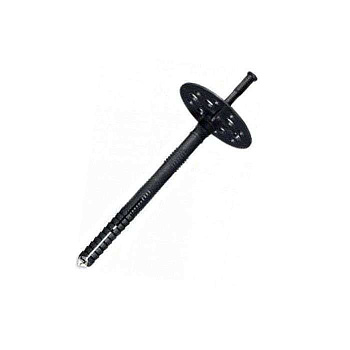

- Тарельчатые дюбели со стержнем из стеклопластика: Имеют распорный стержень из армированного полиамида, обеспечивающий длительный срок эксплуатации и минимальные теплопотери. Хотя они широко используются в утеплении навесных фасадов и облицовке со штукатурным слоем, их применение ограничено по сравнению с дюбелями, у которых распорная часть из металла. Например, из-за невысокой прочности и низкой противопожарной стойкости пластика, такие дюбели применяют только для однослойной теплоизоляции легких и хрупких конструкций высотой до 16 метров.
- Винтовые дюбели для хрупких материалов: Подходят для оснований с повышенной хрупкостью и пористостью, таких как керамический кирпич, газосиликат или пеноблоки. Их конструкция предполагает высокую нагрузку на отрыв, а термоголовка обеспечивает эффективную защиту металлического стержня.
Выбор наших клиентов
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Расчет размеров и количества дюбелей
Правильный выбор размеров тарельчатого дюбеля крайне важен для надежной фиксации теплоизоляционного слоя. Обычно используют следующую формулу для расчета длины гвоздя:
-
makefile
-
Копировать код
-
L = H + R + V
где L — длина гвоздя, H — толщина утеплителя, R — толщина клеевого слоя, V — отклонение плоскости стены от вертикали. Минимальная глубина вхождения дюбеля в основание должна быть 25 мм.
Для бетона и силикатного кирпича минимальная глубина погружения дюбеля составляет от 120 мм, для пенобетона и газобетона — от 140 мм, для пустотелых материалов — от 160 мм. Слишком длинные дюбели трудоемки в монтаже и снижают общую прочность конструкции.
Это интересно: Как крепить Пеноплэкс, чтобы получить эффективное утепление?
Количество и схема размещения дюбелей
Количество дюбелей зависит от вида и веса утеплителя, высоты поверхности и ветровой нагрузки. В среднем, для крепления одного квадратного метра утеплителя требуется пять дюбелей. Для плит на фасаде с высокой ветровой нагрузкой количество дюбелей может увеличиваться до семи и более штук на одну плиту.
Крепление в плиту:
На плиту в среднем требуется пять дюбелей: четыре по углам и один в центре. Отступ от края составляет 50-100 мм. Для фасадов с высокой ветровой нагрузкой количество крепежа увеличивается. Угловые плиты фиксируются двумя рядами по три дюбеля и одним в середину — всего семь штук. Для плит на высоте от 16 метров используется девять точек крепления.
Крепление в стык:
В этом случае дюбель вставляется в стык между плитами, удерживая сразу две-три плиты. Фиксация в центре обязательна. Этот подход уменьшает количество повреждений в слое утеплителя и повышает качество теплоизоляции.
Заключение
Для надежной фиксации теплоизоляции важно учитывать качество антикоррозионной обработки металлических частей, наличие термозащиты, а также температурные условия эксплуатации. Рекомендуется приобретать крепежные элементы у проверенных производителей, таких как ИНТЕРФИКС, Termoclip, Hilti, Зубр, STALMAX, чтобы обеспечить долговечность и надежность теплоизоляционной системы.
Таблица сравнения популярных брендов крепежа
Таблица содержит данные о материале гильзы и стержня, диаметре стержня, длине гильзы, диаметре прижимной шайбы, термозащите, антикоррозийной защите, сроке эксплуатации и области применения.
|
Бренд |
Материал гильзы |
Материал стержня |
Диаметр стержня (мм) |
Длина гильзы (мм) |
Диаметр прижимной шайбы (мм) |
Термозащита |
Антикоррозийная защита |
Срок эксплуатации (лет) |
Применение |
|---|---|---|---|---|---|---|---|---|---|
|
ИНТЕРФИКС |
Полимер |
Сталь/Полиамид |
8 |
90-300 |
45-140 |
Заглушка/Термоголовка |
Оцинковка |
30 |
Все виды оснований |
|
Termoclip |
Полимер |
Сталь/Полиамид |
8 |
90-300 |
45-140 |
Заглушка/Термоголовка |
Оцинковка |
30 |
Все виды оснований |
|
Hilti |
Полимер |
Сталь/Полиамид |
8 |
90-300 |
45-140 |
Заглушка/Термоголовка |
Оцинковка |
30 |
Все виды оснований |
|
Зубр |
Полимер |
Сталь/Полиамид |
8 |
90-300 |
45-140 |
Заглушка/Термоголовка |
Оцинковка |
30 |
Все виды оснований |
|
STALMAX |
Полимер |
Сталь/Полиамид |
8 |
90-300 |
45-140 |
Заглушка/Термоголовка |
Оцинковка |
30 |
Все виды оснований |
|
Изомакс |
Полимер |
Сталь/Полиамид |
8 |
90-300 |
45-140 |
Заглушка/Термоголовка |
Оцинковка |
50 |
Все виды оснований |
Комментарий к таблице:
- Материал гильзы: Все бренды используют полимерные материалы, что обеспечивает устойчивость к изменению влажности и высокой силе трения.
- Материал стержня: Все бренды предлагают стержни из стали или армированного полиамида, что обеспечивает высокую прочность и долговечность.
- Диаметр стержня: Стандартный диаметр стержня составляет 8 мм, что подходит для большинства теплоизоляционных задач.
- Длина гильзы: Варьируется от 90 до 300 мм, что позволяет использовать дюбели для различных толщин утеплителя.
- Диаметр прижимной шайбы: Широкий диапазон (45-140 мм) обеспечивает надежное закрепление утеплителя.
- Термозащита: Все дюбели снабжены заглушкой или термоголовкой, что снижает теплопотери.
- Антикоррозийная защита: Оцинкованное покрытие защищает металлические части от коррозии.
- Срок эксплуатации: Большинство дюбелей рассчитаны на 30 лет службы, дюбели Изомакс выделяются сроком эксплуатации до 50 лет.
- Применение: Все представленные бренды подходят для крепления теплоизоляции на различных основаниях.
Эта таблица поможет читателям сделать осознанный выбор при покупке дюбелей для теплоизоляции, ориентируясь на ключевые характеристики и преимущества каждого бренда.
Продукция бренда Изомакс особенно ценится за длительный срок эксплуатации, который составляет до 50 лет, что делает его отличным выбором для долгосрочных проектов.
Специалисты рекомендуют
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Рекомендации мастеров:
- Всегда проверяйте качество антикоррозионной обработки металлических частей, так как в фасадных системах постоянно присутствует риск проникновения влаги в точки крепления.
- Не экономьте на модификациях, в которых гвоздь защищен заглушкой или термоголовкой. Незначительная разница в цене может сберечь значительную сумму на внеплановом капитальном ремонте стены.
- В условиях экстремально низких или высоких температур лучше выбирать дюбели с металлическими элементами. Пластиковые крепежи могут быстрее износиться под воздействием пиковых температурных нагрузок.
- Для утеплителей с невысокой плотностью выбирайте прижимные шайбы большего диаметра. Например, для пенопласта на стену подойдет диск диаметром 45 мм, а для минеральной ваты на потолок — максимально широкий из возможных.
- В ситуациях, когда отсутствует заглушка и термоголовка, шляпку гвоздя и диск можно утопить в слое теплоизоляции и накрыть сверху шайбой из того же материала. Эта методика называется «теплый зонт» и помогает частично компенсировать теплопотери.
Традиционно, рекомендуется не экономить на качестве и покупать крепеж проверенных брендов. Компании ИНТЕРФИКС, Termoclip, Hilti, Зубр и STALMAX предлагают сертифицированные тарельчатые дюбели всех возможных модификаций с гарантией качества и по конкурентным ценам.
