Руководство по сборке контейнера типа "Транспак"

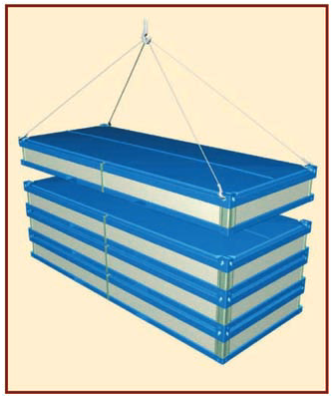

Контейнеры типа "Транспак" от компании Containex поставляются в разобранном виде в специальной транспортной упаковке. Четыре упакованных контейнера соответствуют высоте одного полностью собранного.

Подготовка к установке

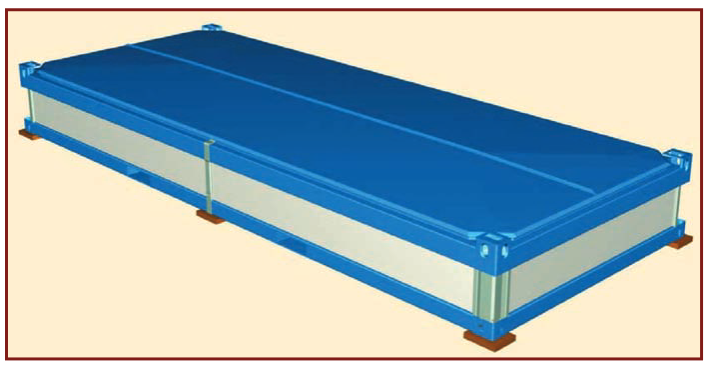

Контейнер необходимо устанавливать на подготовленный фундамент с 6 точками опоры или на ровную поверхность.

При разгрузке строго соблюдайте инструкции по погрузочно-разгрузочным работам, предоставленные компанией Containex. Это поможет избежать повреждений конструкции и обеспечить её безопасную установку.

Хиты продаж контейнеров ТРАНСПАК

Снятие транспортных креплений

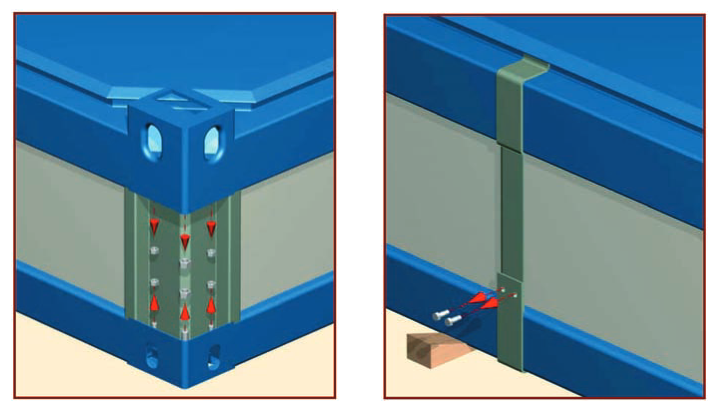

1. Аккуратно снимите транспортные крепления (опоры).
2. Сохраните шурупы и шестигранные гайки со стопорным кольцом для последующего использования.


   Совет: Перед демонтажем рекомендуется подложить деревянный клин в районе центральной опоры для удобства работы.


Подготовка элементов к монтажу

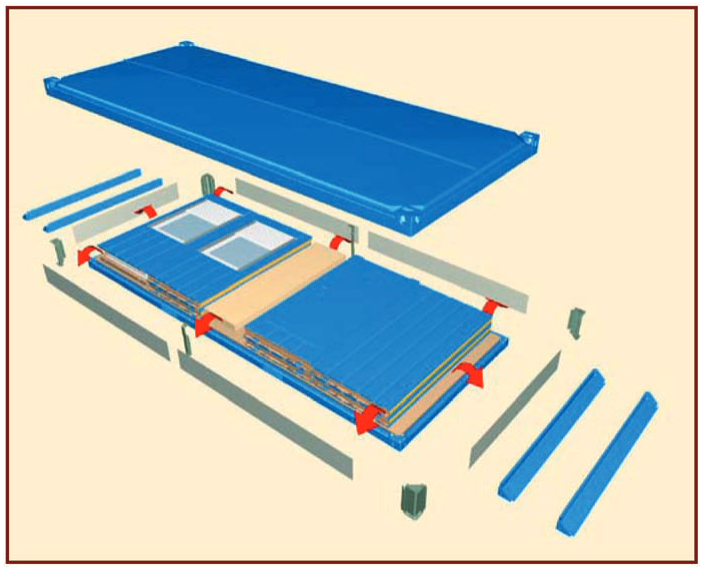

1. Поднимите крышу и удалите транспортные крепления, а также защитные боковые крышки.
2. Все элементы, упакованные внутри контейнера, извлеките и разместите рядом для удобного доступа.

Сборка каркаса

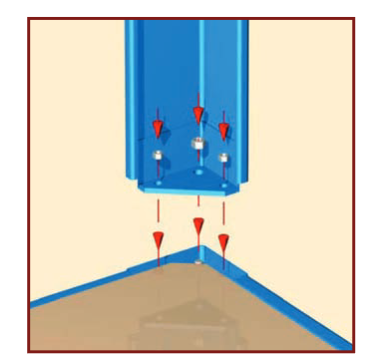

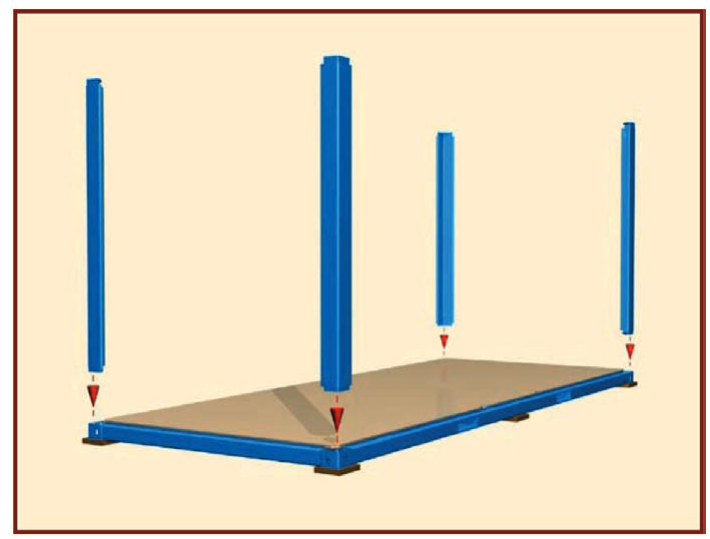

Установите боковые стойки в углы рамы пола, направляя короткие наставки вниз.

Закрепите транспортные крепления с использованием шестигранных гаек со стопорным кольцом.

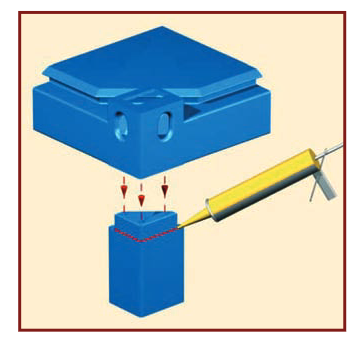

Верхние части стоек обработайте силиконом для обеспечения герметичности.

В

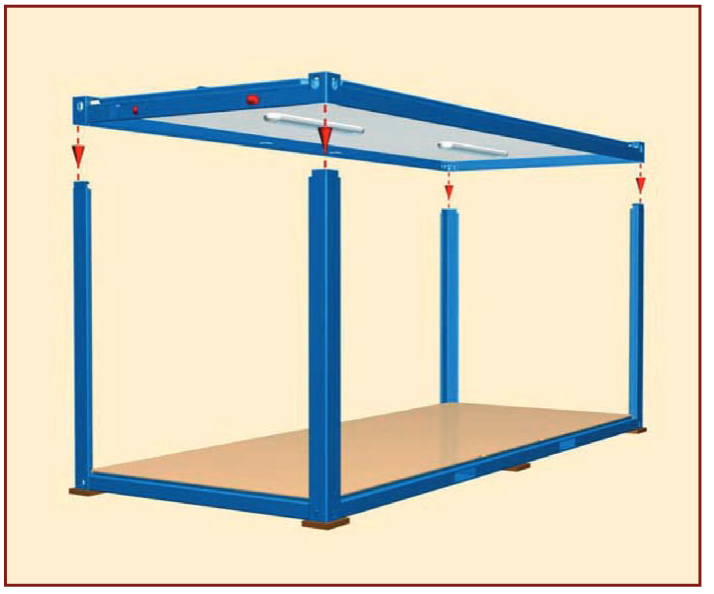

Насадить крышу контейнера и закрепить шестигранными гайками

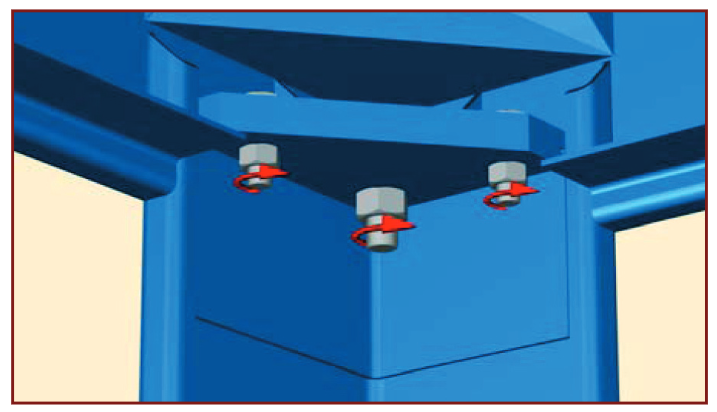

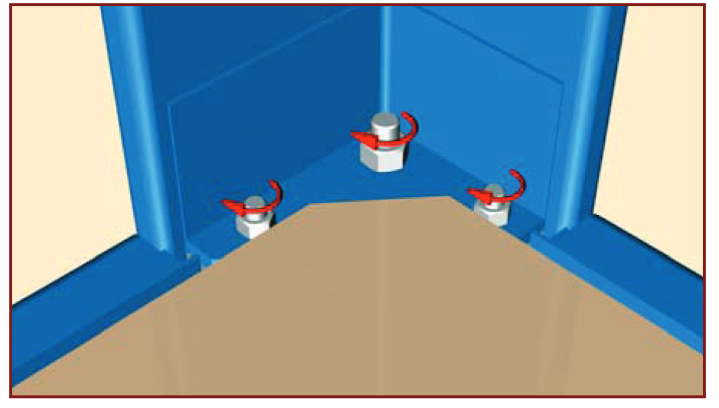

Гайки, крепящие боковые стойки с полом и крышей, плотно затянуть. Сила затягивания: 90 Нм для M12, 150 Нм для M16.

Монтаж уплотнителей

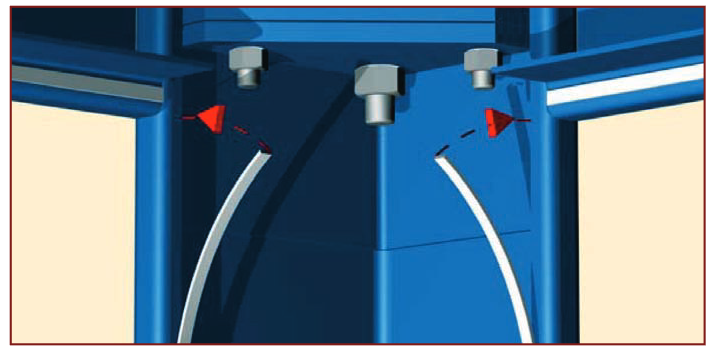

На внутренние края угловых стоек приклейте эластичные резиновые уплотнители. Если используются панели из ППУ, дополнительно закрепите уплотнители на краях потолочной рамы.

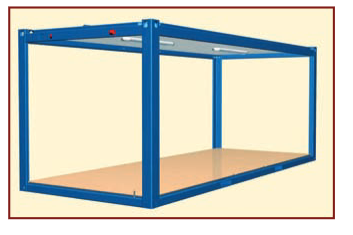

Таким образом, рама Транспак контейнера установлена. Теперь могут быть размещены стеновые элементы по Вашему усмотрению.

Важно: Производитель оставляет за собой право на технические изменения конструкции.

Также Вам будет интересно

Монтаж панелей

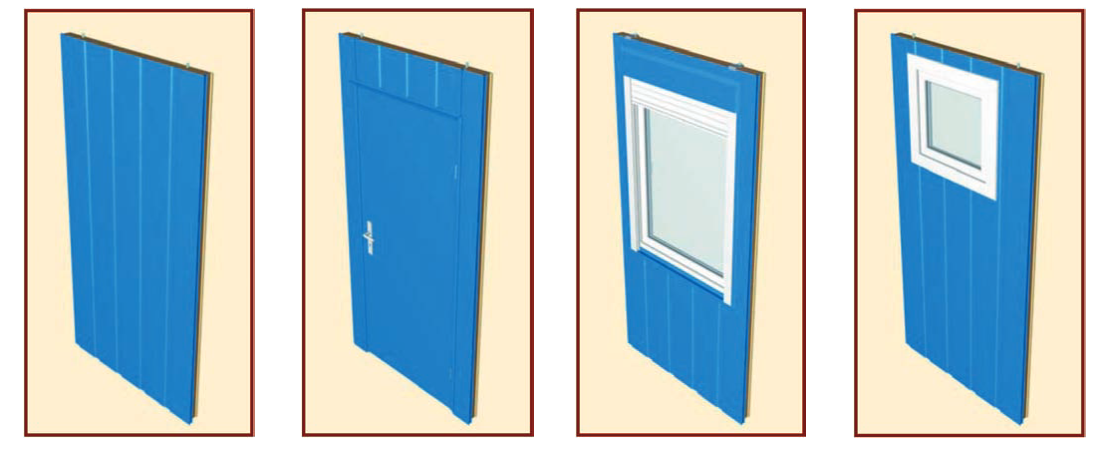

Дверные, оконные и полные панели могут быть размещены с учётом Ваших потребностей.

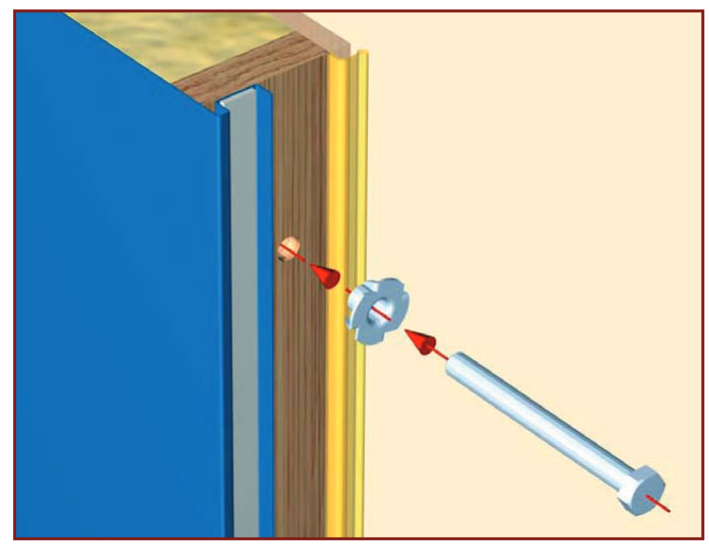

На панели, примыкающие к угловым стойкам, установить регулировочные болты.

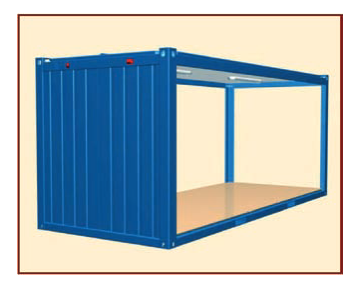

Установку начните с торцевой стороны контейнера.
Перед креплением панелей обязательно снимите защитную плёнку.

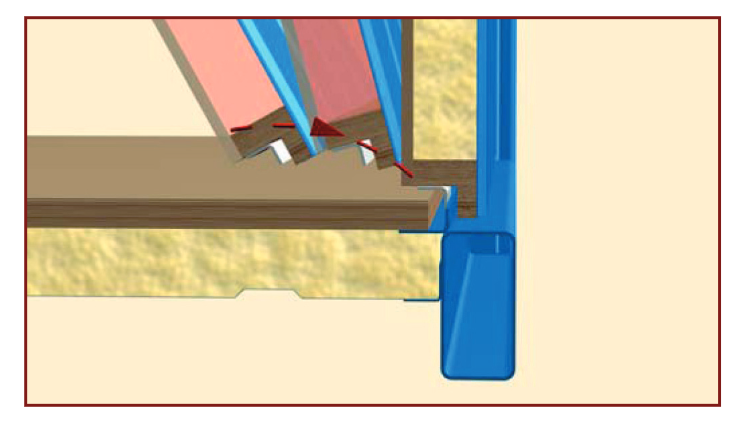

Вставьте первую панель в раму пола, используя пазовое соединение.

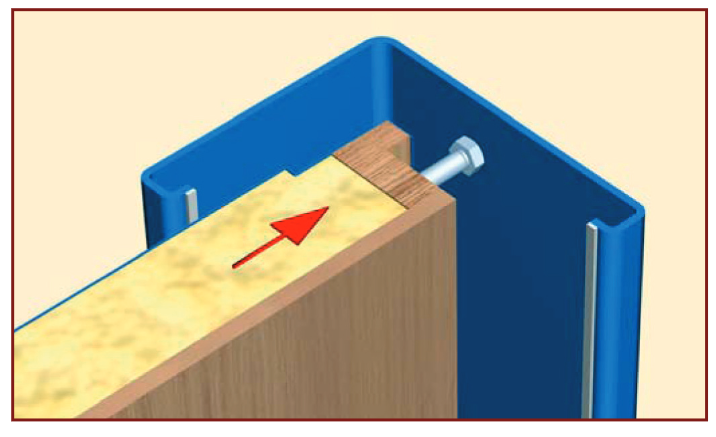

Придвиньте панель к угловой стойке, закрепив её регулировочным болтом.

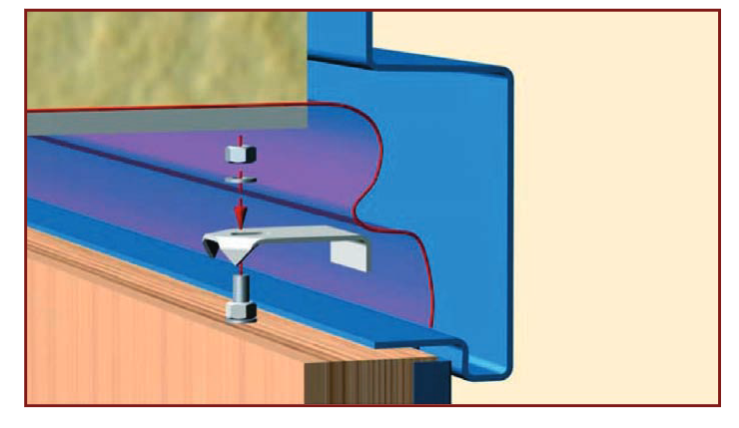

Закрепить панель при помощи скобы к потолочной раме.

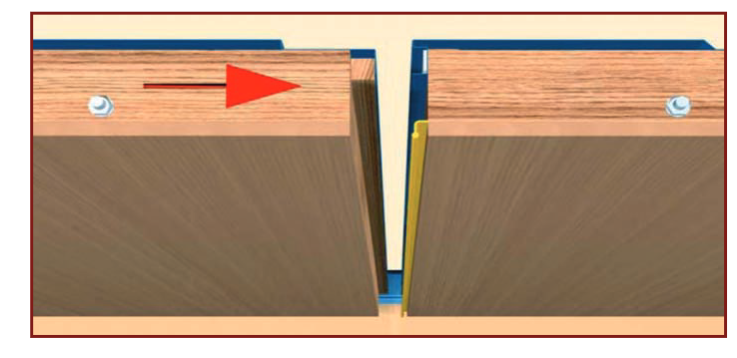

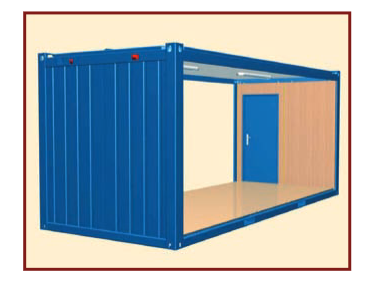

После этого установите вторую панель, плотно придвинув её к первой.

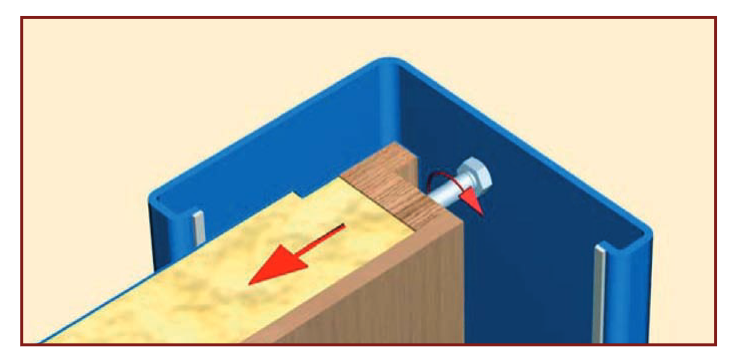

Обе панели необходимо выровнять по центру с помощью регулировочных болтов.

Завершающий этап

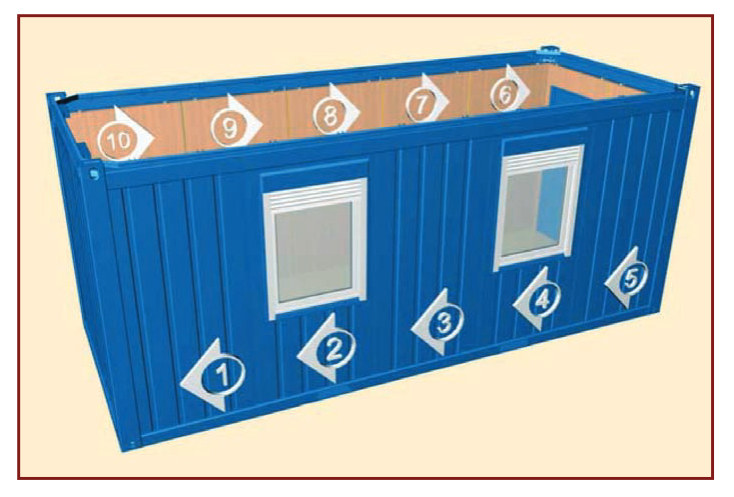

Остальные панели монтируйте согласно схеме в порядке, указанном в инструкции.

При сборке второй торцевой стороны заполните пустоты в угловых стойках изоляционным материалом для дополнительной тепло- и звукоизоляции.

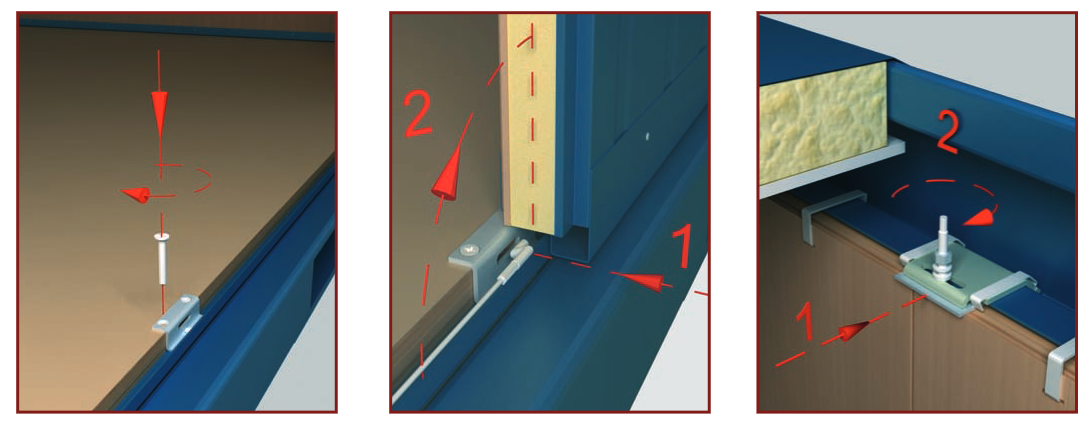

ВНИМАНИЕ! Перед и после третьей панели необходимо установить стяжной трос!

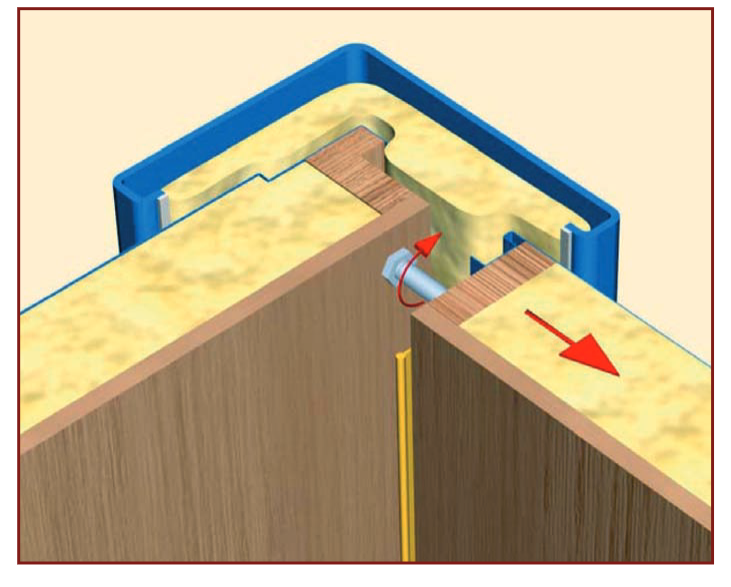

Зафиксировать панели в районе угловых стоек при помощи регулировочных болтов. Натянуть стяжной стержень.

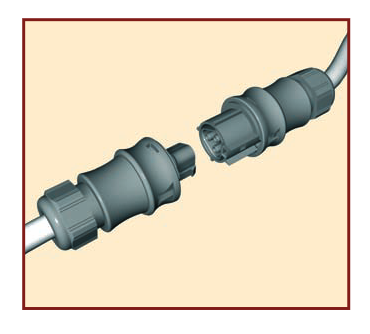

Соединить электрическую проводку.

К СВЕДЕНИЮ: Использование специальных розеточных соединений исключает ошибочное соединение проводов!

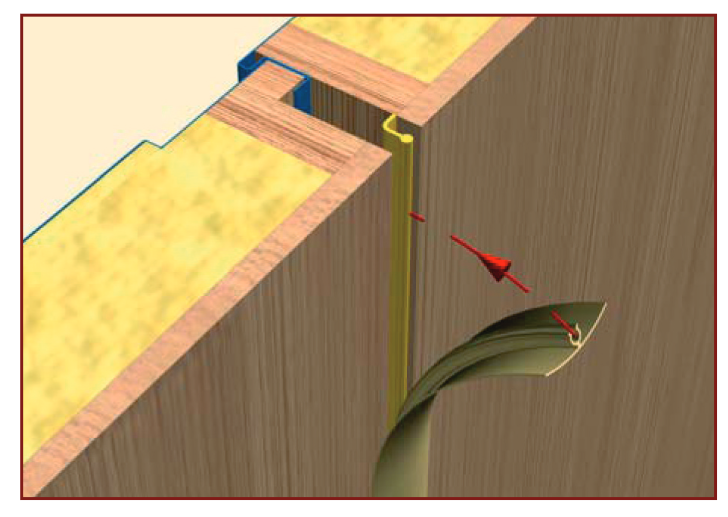

В месте соединения панелей монтируется облицовочный  плинтус.





Установите угловые плинтуса, закрепив их в правильной последовательности.

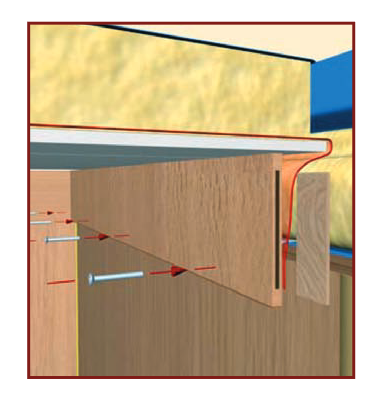

Потолочные плинтуса прикрутите шурупами, соединяя их между собой с помощью шпонок.

Дополнительные элементы

1. Закрепите водоотводную рейку над дверным проёмом.
2. Дверной плинтус прикрутите к полу для завершения монтажа.

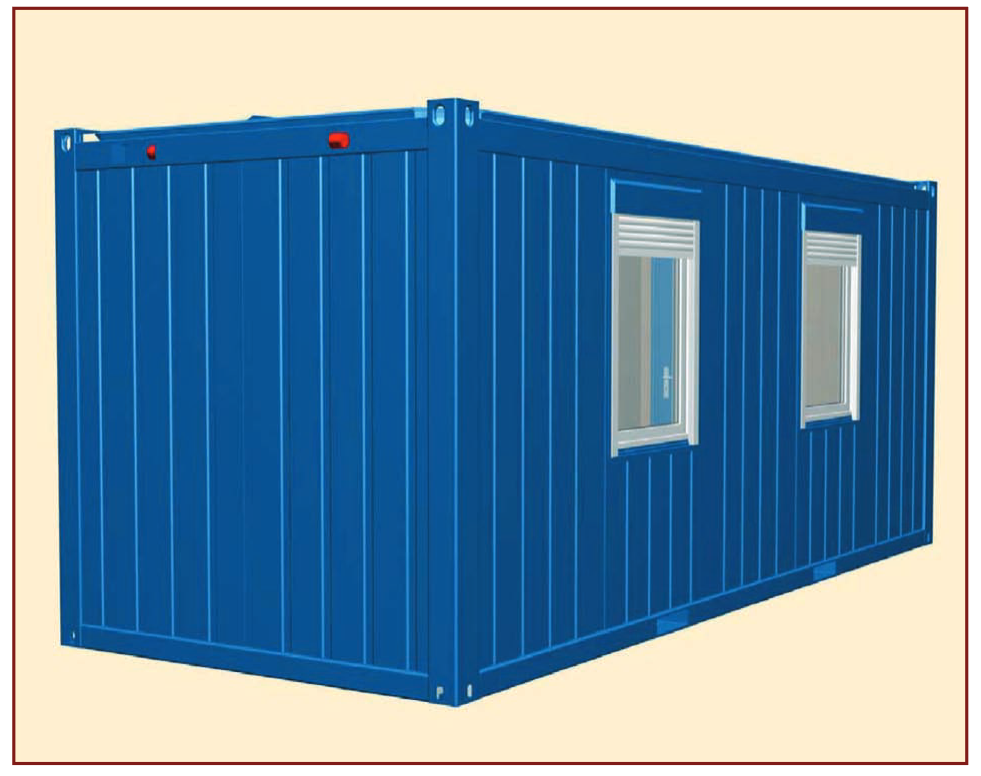

Ваш контейнер Контейнекс ТРАНСПАК готов к эксплуатации!
Для демонтажа стеновых элементов следуйте инструкции в обратном порядке.

Право на технические изменения остаётся за производителем!
